Grounding penangkal petir adalah sistem pembumian yang berfungsi mengalirkan arus sambaran petir langsung ke tanah agar tidak merusak bangunan, peralatan, maupun membahayakan manusia. Sistem ini digunakan pada gedung, fasilitas industri, hingga rumah tinggal, terutama di wilayah dengan intensitas petir tinggi seperti Indonesia. Tanpa grounding yang baik, energi petir dapat memicu kebakaran, kerusakan perangkat elektronik, bahkan risiko fatal bagi penghuni. Artikel ini membahas fungsi sistem pembumian, komponen grounding petir, serta bagaimana standar teknis menentukan keamanan instalasi secara menyeluruh.
Fungsi Grounding Penangkal Petir dalam Sistem Proteksi
Grounding penangkal petir berfungsi utama sebagai jalur pelepasan energi listrik berlebih ke bumi secara aman. Sistem ini menjadi bagian krusial dalam rangkaian proteksi petir (lightning protection system).
Secara teknis, fungsi sistem pembumian meliputi:
- Membuang arus petir ke tanah sehingga tidak mengalir ke struktur bangunan.
- Menjaga kestabilan tegangan pada instalasi listrik saat terjadi lonjakan.
- Mengurangi risiko tegangan sentuh dan langkah yang membahayakan manusia.
- Melindungi peralatan elektronik sensitif dari kerusakan akibat surge.
Nilai resistansi grounding yang rendah sangat penting karena menentukan seberapa cepat arus petir diserap oleh tanah. Semakin kecil nilai tahanan, semakin efektif sistem bekerja.

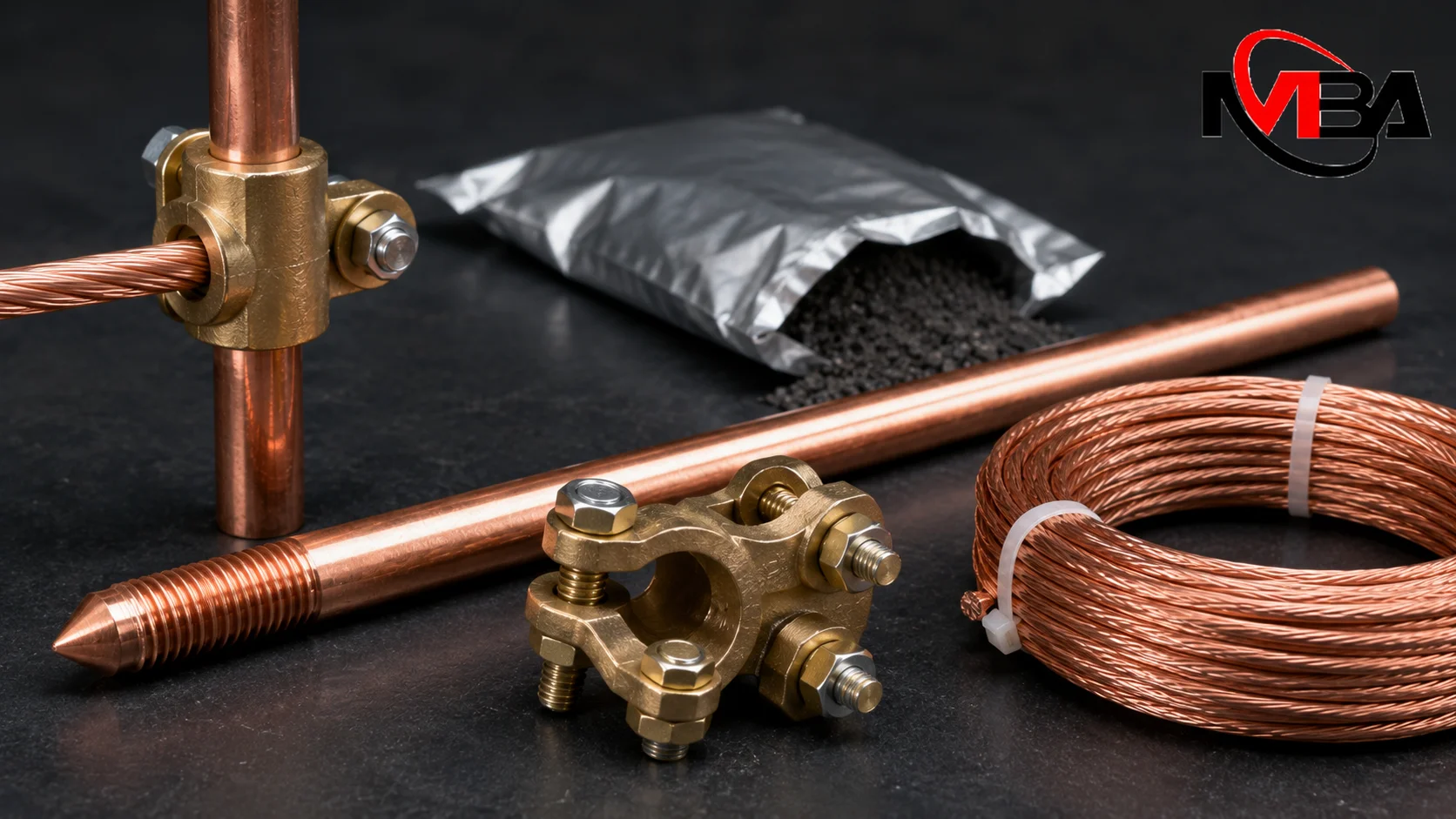

Komponen Utama Grounding Penangkal Petir
Keberhasilan sistem penangkal petir sangat bergantung pada kualitas instalasi pembumian (grounding). Sistem ini mengintegrasikan serangkaian komponen mekanis untuk memecah dan menetralisasi lonjakan arus listrik bertegangan tinggi ke dalam tanah secara aman.
1. Elektroda Pembumian (Grounding Rod)
Elektroda adalah instrumen krusial yang ditanam langsung menembus bumi untuk melepaskan muatan arus petir. Kedalaman instalasinya harus diukur presisi agar mencapai nilai resistansi yang dipersyaratkan.
-
Material Pembuatan: Umumnya menggunakan tembaga padat, baja galvanis, atau copper bonded steel yang tahan korosi.
-
Standar Kedalaman: Ditanam pada kedalaman minimal ±1,5 hingga 3 meter, menyesuaikan struktur geologis tanah di lokasi.
2. Kabel Konduktor (Grounding Cable)
Kabel ini bertindak sebagai urat nadi yang menghubungkan terminal penangkap petir di atap langsung menuju elektroda tanah. Spesifikasinya wajib memiliki daya hantar tinggi agar tidak meleleh saat dilalui arus masif.
-
Material Spesifik: Didominasi oleh kabel tembaga telanjang (Bare Copper/BC) atau berlapis insulasi (NYA).
-
Ukuran Penampang: Berdasarkan standar keamanan, wajib menggunakan luas penampang minimal ≥50 mm² untuk mencegah risiko panas berlebih (overheating).
3. Klem dan Sambungan (Jointing / Clamp)
Titik sambungan antara kabel konduktor dan elektroda sangat rentan terhadap hambatan dan karat. Sambungan yang kuat mutlak diperlukan untuk menjamin kelancaran arus tanpa adanya resistansi tambahan.
-
Kriteria Kelayakan: Wajib terikat kuat, berbahan anti-korosi, dan mampu menjaga nilai resistansi pada titik sambungan tetap rendah.
-
Teknik Eksotermik (Cadweld): Metode penyambungan las permanen ini adalah standar yang paling direkomendasikan untuk menyatukan kabel dan elektroda secara utuh.
4. Material Penurun Resistansi (GEM)
Pada area bersuhu kering atau bertanah berbatu, penanaman elektroda konvensional sering kesulitan mencapai resistansi ideal (di bawah 5 Ohm). Material tambahan (Ground Enhancement Material) digunakan untuk merekayasa konduktivitas tanah.
-
Karakteristik Senyawa: Berupa campuran kimia khusus, serbuk bentonit, atau semen konduktif yang sangat baik dalam mengikat air.
-
Fungsi Modifikasi: Memperluas area kontak konduktif elektroda untuk menurunkan nilai tahanan tanah secara drastis dan permanen.
Cek daftar produk dan komoditas yang tersedia pada katalog inaproc MuliaBerkah Tama abadi untuk mempermudah proses e-purchasing Anda.
Standar Nilai Tahanan Grounding yang Aman
Efektivitas grounding diukur dari nilai resistansi tanah (Ohm). Semakin rendah nilainya, semakin baik sistem pembumian.
Berikut acuan umum standar:
- ≤ 5 Ohm → standar umum instalasi listrik dan penangkal petir
- ≤ 2 Ohm → bangunan komersial (lebih aman)
- ≤ 1 Ohm → fasilitas kritis seperti rumah sakit/data center
Standar internasional seperti IEC 62305 juga merekomendasikan nilai resistansi rendah untuk memastikan arus petir tersalurkan secara efektif ke bumi.
Cara Membuat Grounding Penangkal Petir yang Benar
Menginstal sistem grounding (pembumian) secara asal berisiko membahayakan bangunan dari dampak sambaran petir. Agar arus bertegangan tinggi dapat terbuang dengan aman ke dalam bumi tanpa merusak instalasi internal, perancangannya harus dieksekusi secara presisi.
Prinsip Dasar Instalasi Grounding
Keberhasilan sistem proteksi petir bertumpu pada kemampuan jaringan bawah tanah dalam menyerap dan menetralkan arus secara kilat. Berikut adalah prinsip operasional yang wajib diterapkan:
-
Material Konduktif Berkualitas: Gunakan komponen dengan daya hantar listrik tinggi dan anti-korosi, seperti batangan tembaga murni (copper rod) atau copper bonded steel.
-
Penetrasi Tanah Lembap: Tanam batang elektroda sedalam mungkin hingga menembus lapisan tanah bawah yang memiliki tingkat kelembapan stabil.
-
Pencapaian Resistansi Ideal: Indikator kelayakan mutlak dari sebuah grounding adalah nilai tahanan tanah yang sangat rendah, idealnya di bawah 5 Ohm.
-
Konfigurasi Elektroda Paralel: Apabila angka 5 Ohm sulit dicapai karena kondisi tanah yang terlalu kering atau berbatu, gunakan beberapa elektroda tambahan secara paralel.
-
Inspeksi dan Pengujian Berkala: Lakukan pengukuran nilai tahanan secara rutin menggunakan alat Earth Tester untuk memastikan sistem tidak mengalami degradasi akibat karat atau pergeseran tanah.
Pentingnya Grounding untuk Keamanan Instalasi
Grounding bukan sekadar pelengkap, melainkan fondasi dari sistem keselamatan listrik. Tanpa pembumian yang baik, seluruh sistem proteksi petir menjadi tidak optimal.Bagi pemilik gedung, kontraktor ME, maupun tim HSE, memastikan sistem grounding sesuai standar adalah langkah preventif yang jauh lebih hemat dibanding menangani kerusakan akibat petir.
Jika Anda ingin memastikan sistem grounding penangkal petir terpasang dengan tepat dan sesuai standar, konsultasi dengan tim berpengalaman seperti Mulia Berkahtama Abadi dapat menjadi langkah awal yang bijak untuk meningkatkan keamanan aset Anda.
Kunjungi mulia berkah tama abadi untuk melihat portofolio lengkap serta cakupan layanan bisnis yang tersedia.
FAQ Seputar Grounding Penangkal Petir
1. Berapa nilai grounding yang ideal untuk penangkal petir?
Idealnya di bawah 5 Ohm, dan untuk sistem kritis bisa mencapai ≤1 Ohm agar perlindungan maksimal.
2. Apa fungsi utama grounding penangkal petir?
Untuk mengalirkan arus petir langsung ke tanah sehingga tidak merusak bangunan atau instalasi listrik.
3. Apakah semua sistem grounding harus disatukan?
Dalam banyak standar, grounding disarankan terhubung (bonding) untuk menghindari beda potensial berbahaya.
4. Apa yang terjadi jika grounding buruk?
Risikonya meliputi kerusakan perangkat, kebakaran, hingga bahaya sengatan listrik.
5. Seberapa sering grounding harus diperiksa?
Minimal satu kali setahun atau setelah perubahan kondisi lingkungan untuk memastikan resistansi tetap sesuai standar.
